利用型煤成型技術，可以將粉煤加工成具有一定形狀、尺寸和強度的各種用途的型煤。研究表明，工業鍋爐、工業窯爐燃用工業型煤與直接燃用散煤相比可以減少煙塵排放60%左右，同時燃煤效率也得到了提高，一般可節煤8%～20%。即能提高煤礦的經濟效益，又符合節能減排的政策導向。
潔凈型煤干燥機 工程概述

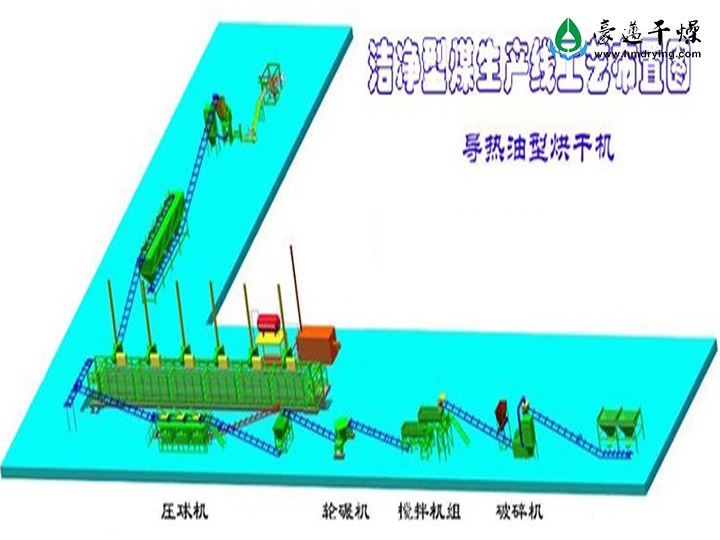

工業型煤與民用型煤生產的區別是要求產出的型煤具有一定的粒度、強度及熱強度。作為煤氣發生爐中造氣原料的型煤，生產過程主要包括原料破碎、混合、成型、烘干、裝袋等步驟。
(1) 篩分混料
整個型煤生產線為1個3層架構，原煤料場位于第一層(地面)，原煤由帶式輸送機送至第三層平臺；第三層平臺配置錘式破碎機，破碎后的原料經振動篩進行篩分，符合粒度要求的直接落入第二層平臺的混捏機中，不符合粒度要求的被送回破碎機再次進行破碎。第二層平臺配置連續式混捏機，破碎篩分后的煤粉通過入料口進入混捏機，同時送入混捏機的還有已配置好的粘結劑，粘結劑的加入量由1臺給料泵控制；混捏機為雙軸式，兩根裝有正、反兩向葉片的主軸對向旋轉，正向葉片推動粉煤向前運動，反向葉片推動粉煤向后運動，粉煤和粘結劑在混捏機葉片間反復攪拌混合趨于均勻，由于正向葉片多于反向葉片，混好的原料經出料口被連續地排出混捏機。
(2) 成型

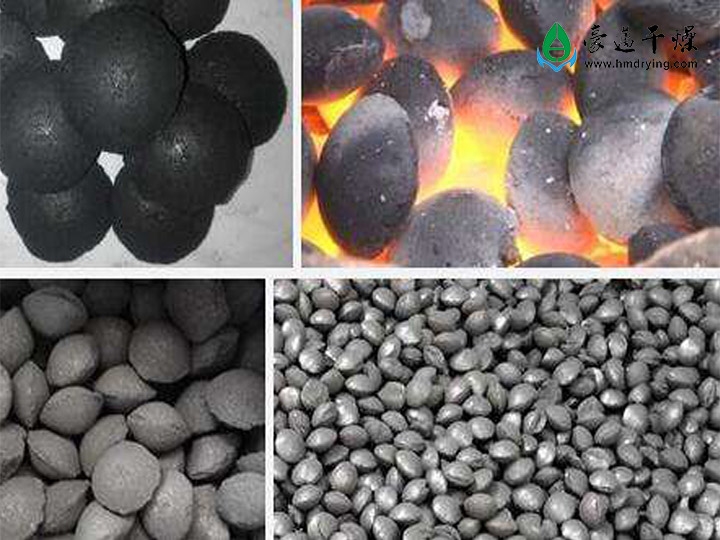

由混捏機出料口排出的型煤原料由第二層平臺落入第一層(地面)型煤成型機入料口，由對輥式連續型煤成型機壓制成型。通過對成型輥的型面進行設計，可以得到不同形狀和尺寸的型煤。由于我們生產的型煤主要作為煤氣發生爐的造氣原料，所以設計成型輥上的球窩為半枕形，這樣可以生產出單球強度較高的枕形型煤。
(3) 烘干
由型煤成型機制得的型煤為濕球，為利于型煤的成型、提高型煤的單球強度，在型煤成型前加入了一定比例的液態粘結劑及水，成型后的濕球強度較低，不方便運輸和存放，需要進行烘干。型煤烘干是型煤生產的關鍵工序，直接影響型煤的生產效率。目前國內型煤生產大多采用間歇烘干方式，即采用推車式烘干爐逐爐烘干。這種烘干方式無法適應連續的生產線，將會降低整條生產線的生產效率。根據工業化的型煤生產廠的需求，豪邁干燥設計的型煤生產線上的每臺設備都是連續運轉的，為此設計1臺基于拽引鏈傳動的連續翻板式型煤網帶干燥機。
潔凈型煤干燥機 方案設計
為了配合整條生產線的連續生產，必須采用連續烘干方式對型煤進行烘干。由于型煤是易燃物品，若烘干溫度過高，會引發自燃，因此將型煤烘干爐內的溫度控制在一定溫度以下。煤的燃點通常在300～700℃(不同煤種燃點有所差異)，由于型煤中加入的粘結劑為有機物，燃點較低，故將型煤烘干的溫度定為150～200℃，經試驗型煤在這個溫度下烘干5h，即可達到所需要的單球強度。本方案中生產線的產量為10t/h，為配合這一生產節奏，有3種烘干爐結構方案可以選用。
(1) 帶式傳動
采用帶式傳動機構，濕球從烘干爐入料口進入爐內的輸送帶，從出料口排出烘干爐，濕球被從爐頭輸送至爐尾的過程中完成烘干。該方案結構簡單，可以實現連續烘干，缺陷是由于傳送帶不透氣，緊貼傳送帶的濕球烘干效果不佳，為使烘干爐內的濕球充分均勻地被烘干，輸送帶上的濕球可放3層。經測算，配合10t/h產量需要輸送帶的長度達250m以上，這樣將大大提高烘干爐的體積及造價。
(2) 鏈?zhǔn)絺鲃?dòng)
由普通拽引鏈帶動鏈排運動，也可實現連續運轉，將帶傳動改為鏈傳動，將輸送帶改為順序排列的鏈排，并可將鏈排做成金屬絲網結構以增加透氣性，鏈排上可堆放4～5層濕球，同樣產量所需要鏈排的長度比輸送帶短近1倍，即鏈?zhǔn)絺鲃?dòng)的烘干爐長度要求為120m左右。
(3) 可翻轉鏈排的鏈?zhǔn)浇Y(jié)構

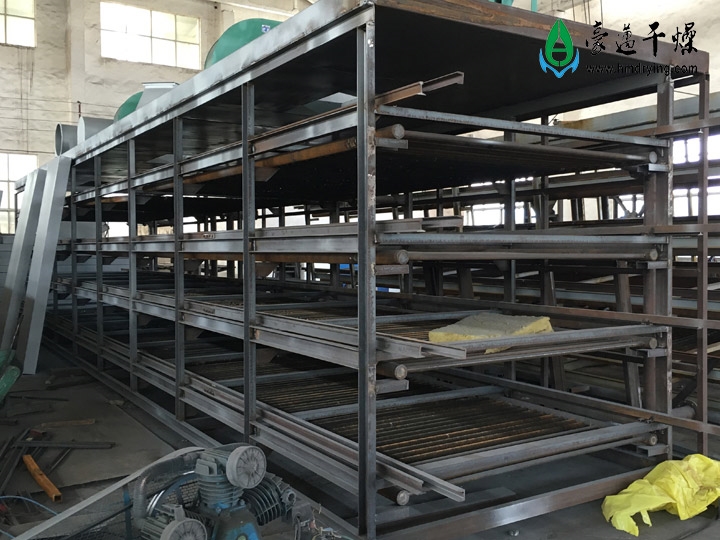

可翻轉鏈排的鏈?zhǔn)浇Y(jié)構是鏈?zhǔn)絺鲃?dòng)方案的改進，也采用拽引鏈帶動鏈排運動。普通的拽引鏈帶動鏈排運動，只能使用上層的鏈排布料，而可翻轉鏈排利用鏈排的翻轉，通過鏈排導軌的布置，使上、下層鏈排都得到利用。通過在烘干爐內布置兩層鏈傳動機構，得到可以布料的四層鏈排，大大提高了烘干爐的容積利用率，烘干過程中型煤在爐內進行3次自動翻轉，也使烘干效率得到提高，是3套設計方案中的較好配置方式。
潔凈型煤干燥機 設備結構及工作原理

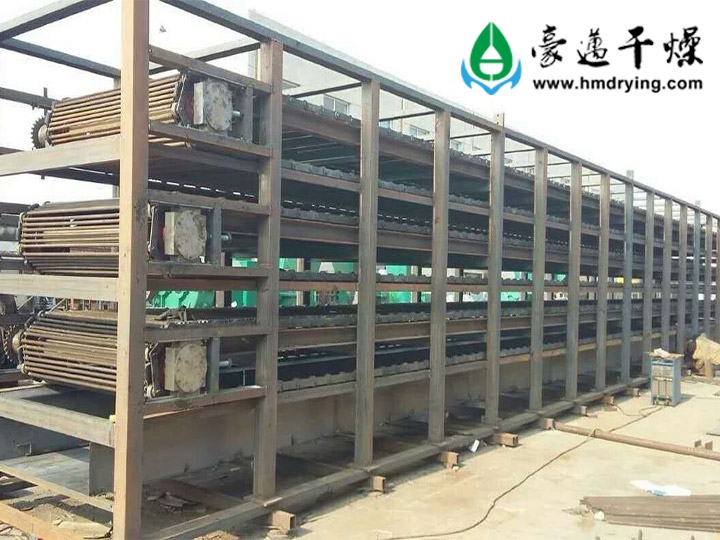

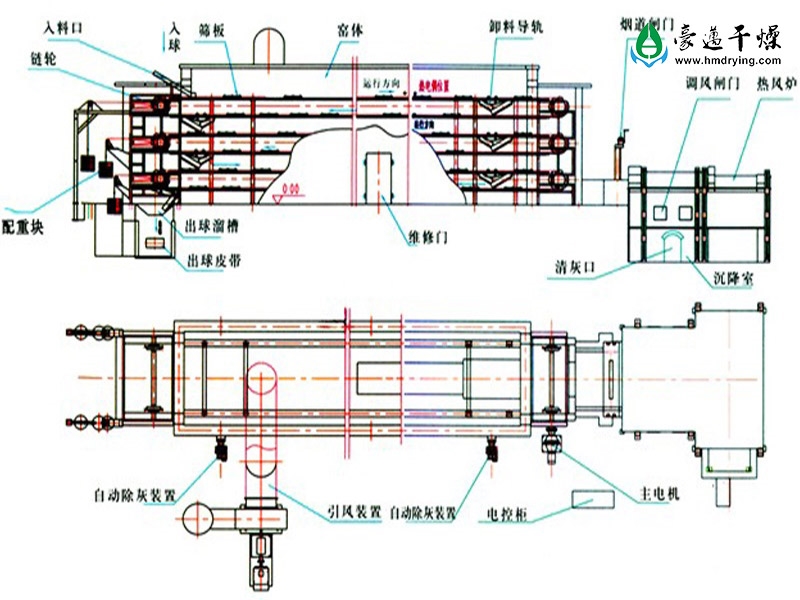

翻板式連續型煤烘干機主要由上下料機構、烘干爐機械部分、烘干爐主體、熱風發生爐和風機等裝置組成。
(1) 上下料機構
上料部分設置1個與鏈排等寬的料斗，用插板對烘干爐的給料量進行短時調控。型煤生產線正常運行時插板全部打開，皮帶機連續地將型煤濕球經料斗送入烘干爐，并落在運動的鏈排上，在烘干爐入口上方約100mm處(此尺寸可調節)設置1個與鏈排等寬的刮板，作用是將堆在鏈排上的濕球刮開，以控制鏈排上濕球的堆放高度，使?jié)袂蛟阪溑派暇鶆蚍植?，保證在規定的時間內所有進入烘干爐的濕球都能被烘干。從烘干爐鏈排上落下的烘干后的型煤落在上下料皮帶機上，經帶式輸送機送到包裝車間，稱量裝袋后送入成品庫。
(2) 烘干爐爐體、熱風發生爐和送風排濕系統
熱風發生爐以煤為燃料，產生的熱風先與冷風混合， 調整到所需要的溫度后，由引風機將熱風送到布置于烘干爐內的熱風管道中。

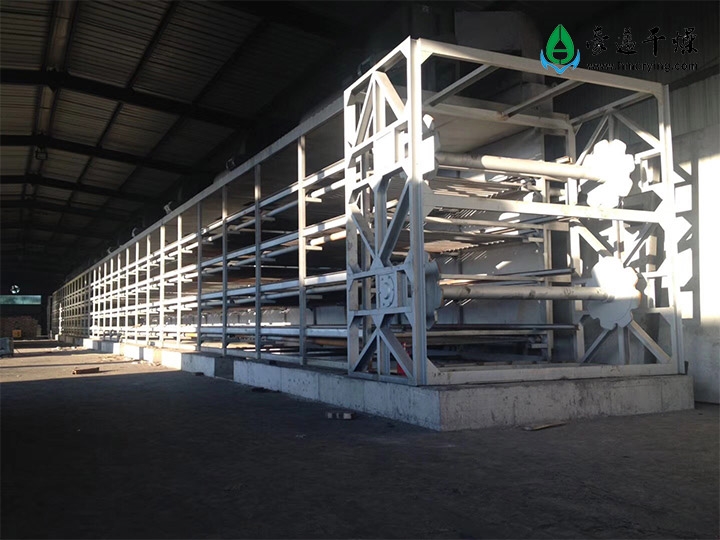

烘干爐由磚砌成，32m長，每隔5.4m留觀測口用來監測爐內的溫度。熱風管布置于烘干爐底部，每隔一段距離留出風口，熱風自下向上流動，將鏈排上的濕球烘干。烘干爐的一側設置1臺排風機，將烘干爐內濕度較大的空氣抽出爐外，以保證烘干爐內的溫度和濕度。熱風管的每個出風口都裝有閥門，用來調節進入烘干爐的熱風量，進而調節烘干爐內各處的溫度，使其基本均勻。當爐內溫度過高時，可以適當關閉熱風閥門并打開排風機，以保證爐內的溫度控制在安全范圍內，以防型煤自燃引發事故。

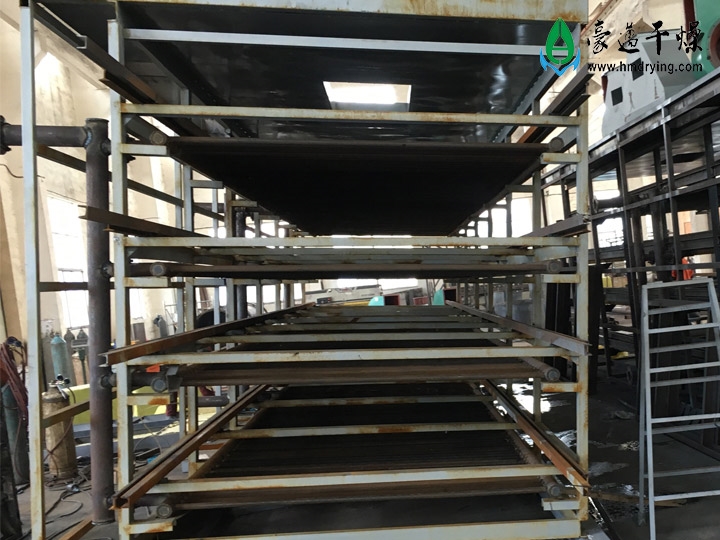

(3) 烘干爐機械部分

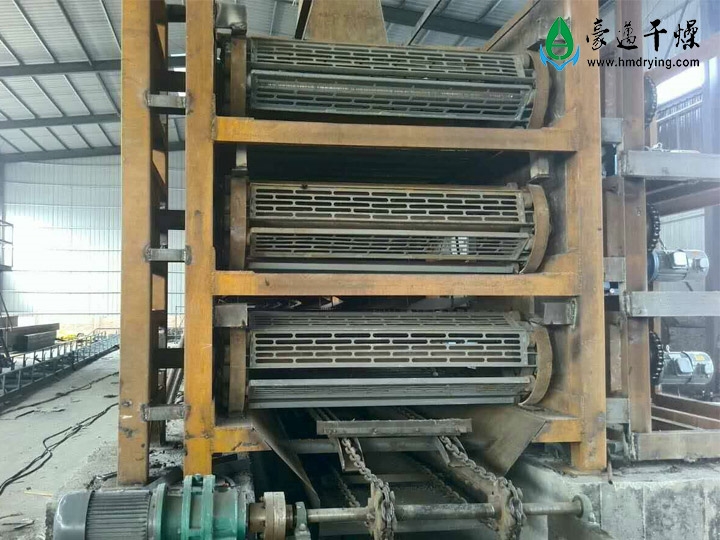

雙排拽引鏈傳動機構由電機帶動1個二級齒輪減速器，經1臺無級變速器將速度調整到適當轉速，無級變速器的輸出軸聯接下排拽引鏈傳動的鏈輪安裝主軸，主軸另一端通過另一條鏈傳動帶動上排拽引鏈傳動鏈輪主軸，兩排鏈傳動機構通過一套動力機構帶動，簡化了傳動機構。拽引鏈帶動安裝鏈排運動，使堆放在鏈排上的濕球在爐內運動并逐漸被烘干。

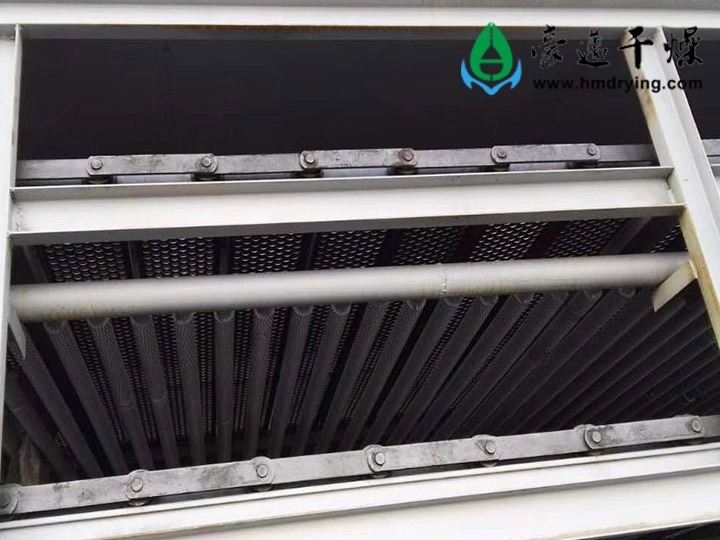

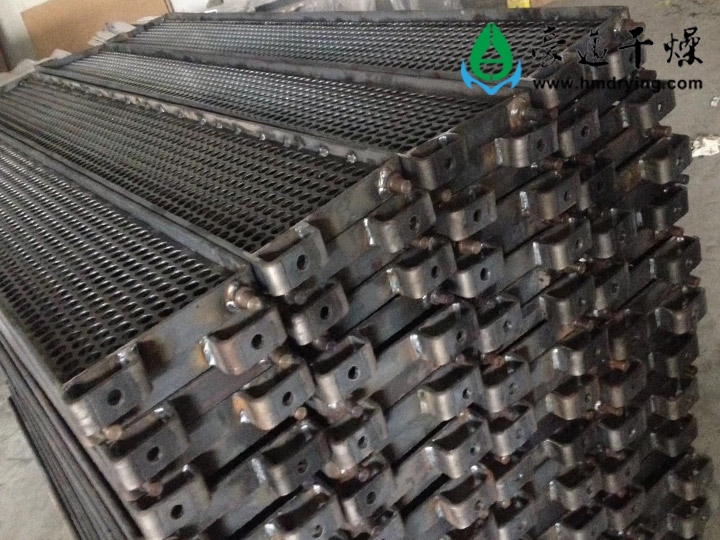

烘干爐機械傳動部分主要包括鏈條、鏈板和鏈輪。鏈排的頭部裝有轉動軸，轉動軸兩端鉸接于兩側的拽引鏈條，拽引鏈輪轉動帶動拽引鏈條前移，鏈條通過鏈排轉動軸拉著鏈排移動，在鏈排尾部兩側各安裝有1個滾輪，鏈排前移過程中，滾輪在固定于烘干爐兩側的導軌上滾動，以減小鏈排與導軌間的摩擦。當鏈排被拉到烘干爐的另一側時導軌中斷，鏈排由于自重的作用繞轉動軸旋轉90°，型煤落到第二層鏈排上。第二層鏈排由拽引鏈帶動繼續在爐內緩慢移動到烘干爐的另一側，鏈排翻轉將型煤倒入第三層鏈排，本套裝置設計為兩層鏈傳動，共4層鏈排，型煤在烘干爐內往復運動2次，經過3次翻轉脫水烘干，達到所要求的含水量和單球強度。烘干爐長32m，但型煤相當于在爐內運行了120m的長度，在保持生產線生產節拍的基礎上，使?jié)袂虻玫搅擞行У暮娓伞?br />
